Chcesz poznać schemat, jak podłączyć włącznik światła z gniazdka w jednej puszce? To praktyczne rozwiązanie, ale wymaga precyzyjnego połączenia kabli. Gniazdko musi mieć stałe zasilanie, a włącznik musi przerywać fazę do lampy. Pamiętaj: prace elektryczne niosą ryzyko porażenia prądem i pożaru. W przypadku braku kwalifikacji lub pewności co do obwodu, zawsze wezwij uprawnionego elektryka.
Zawsze wyłącz bezpieczniki i sprawdź napięcie próbnikiem.
Gniazdko musi otrzymać stałe zasilanie (L, N, PE).
Włącznik musi być zasilony „mostkiem” z zacisku fazowego (L) gniazdka.
Jak podłączyć włącznik światła z gniazdka: przerywasz tylko fazę do lampy.
Kable N i PE do lampy łączysz z zasilaniem głównym (np. na WAGO) poza włącznikiem.
Spis treści
Poznaj schemat, jak podłączyć włącznik światła z gniazdka krok po kroku
Zanim dotkniesz śrubokręta, wykonaj najważniejszy krok: wyłącz zasilanie! Zawsze powtarzam moim ludziom, że nie ma tu miejsca na brawurę. Idź do skrzynki i wyłącz bezpiecznik odpowiedzialny za ten obwód. Jeśli nie masz pewności który, wyłącz główny wyłącznik nadprądowy. Następnie wróć do puszki i sprawdź próbnikiem napięcia, czy w żadnym z kabli na pewno nie ma prądu.
Gdy jest bezpiecznie, działamy według logicznego schematu. Zakładamy, że do puszki dochodzi jeden główny kabel zasilający (3 żyły: brązowy/czarny L, niebieski N, żółto-zielony PE) oraz odchodzi kabel do lampy.
Oto logika połączenia (dotyczy osoby znającej zasady BHP i kolorystykę):
Zasilanie gniazdka (musi mieć stały prąd): Podłącz fazę L (brązowy) z zasilania do zacisku L w gniazdku. Neutralny N (niebieski) do zacisku N, ochronny PE (żółto-zielony) do uziemienia.

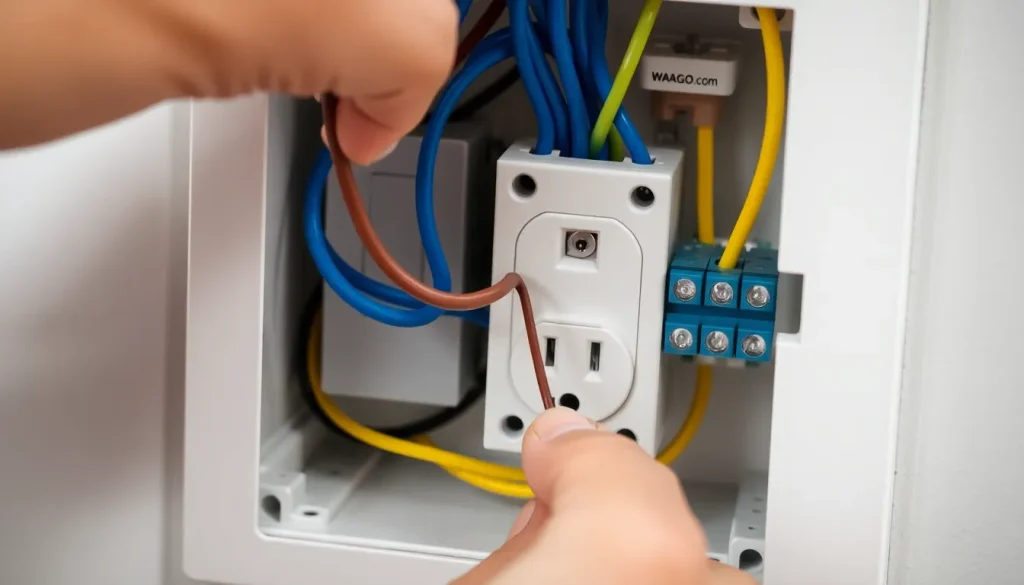

Zasilanie włącznika (mostek): Weź krótki kawałek kabla (brązowego) i zrób „mostek” – połącz zacisk L w gniazdku (stała faza) z zaciskiem wejściowym we włączniku (oznaczonym L, P lub strzałką „do środka”).
Wyjście włącznika (do lampy): Do zacisku wyjściowego we włączniku (oznaczonego np. 1 lub strzałką „na zewnątrz”) podłącz kabel fazowy, który biegnie do lampy.
Zasilanie lampy (N i PE): Lampa potrzebuje N i PE. Kable niebieski i żółto-zielony idące do lampy połącz (za pomocą szybkozłączek WAGO lub kostki) z głównymi kablami N i PE (tymi, które zasiliły gniazdko). Te kable omijają włącznik i chowasz je na dnie puszki.
Jak podłączyć gniazdko elektryczne do włącznika światła w jednej ramce?
Najczęściej pytacie o sytuację, gdy gniazdko i włącznik są w jednym module lub we wspólnej ramce. Schemat działania jest dokładnie taki sam, jak opisałem powyżej. Oba elementy dzielą jedno zasilanie.
Kluczowy jest ten „mostek” fazowy. Gniazdko dostaje pełne, stałe zasilanie (L, N, PE), a następnie „dzieli się” fazą (L) z włącznikiem. Włącznik działa wtedy jak prosty przerywnik – włącza lub wyłącza prąd płynący przewodem fazowym do lampy.
Na co uważać, łącząc gniazdko i włącznik w jednym?
Z mojego doświadczenia wynika, że największym wrogiem przy tej pracy jest brak miejsca w puszce. Też macie wrażenie, że puszki są zawsze o 2 cm za płytkie?
Musicie zmieścić tam sam osprzęt (który jest głęboki), kabel zasilający, kabel do lampy, złączki WAGO i jeszcze ten dodatkowy mostek. Upychanie tego na siłę to proszenie się o kłopoty. Zawsze powtarzam moim klientom: dla takiej konfiguracji konieczna jest puszka głęboka (minimum 60 mm). W płytkiej puszce 40 mm jest to niebezpieczne i grozi uszkodzeniem izolacji przy dociskaniu osprzętu.
Uważaj też na pomyłki. Znam ten ból – klient dzwoni, że „gniazdko działa tylko, jak się włączy światło”. To klasyczny błąd: podłączenie zasilania gniazdka do wyjścia włącznika (za klawiszem) zamiast do stałej fazy.
Dlaczego gniazdko wybija bezpiecznik po podłączeniu włącznika?
Jeśli po włączeniu zasilania wszystko działa, ale naciśnięcie klawisza światła powoduje „cyk” w skrzynce, masz zwarcie. Co poszło nie tak?
Pomylenie kabli: Najczęściej pomyliłeś kabel neutralny (N) z fazowym (L) idącym do lampy.
Zły mostek: Zrobiłeś mostek do włącznika, ale z zacisku neutralnego (N) gniazdka zamiast z fazowego (L). Włączenie światła powoduje wtedy bezpośrednie zwarcie L do N.
Uszkodzenie izolacji: Wspomniane upychanie na siłę. Gdzieś musiałeś przyciąć lub uszkodzić izolację kabla o ostrą krawędź puszki.
To nic złego nie wiedzieć – po to tu jestem, by to wyjaśnić. Zawsze sprawdzaj oznaczenia L, N i PE i pracuj bez pośpiechu.
Podsumowanie
Jak widać, schemat jak podłączyć włącznik światła z gniazdka jest prosty i logiczny, jeśli trzymamy się zasad. Kluczem jest „mostek” fazowy z gniazdka do włącznika oraz pominięcie włącznika przez kable N i PE. Pamiętaj, że fundamentem jest bezpieczeństwo – zawsze wyłączaj zasilanie i sprawdzaj wszystko próbnikiem napięcia. W razie wątpliwości, zleć to uprawnionemu elektrykowi, aby uniknąć ryzyka!
